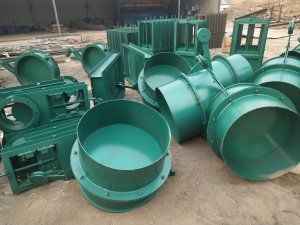

气动通风蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作、使用寿命长。可以多工位安装,不受介质流向影响。气动通风蝶阀金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。
1、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能
2、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大
3、因衬胶蝶阀的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。整流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大的阀板与阀座之间的单位正压力小于介质压强的时候,密封开始泄露
4、气动通风蝶阀
阀板与阀座的密封面为斜圆锥结构,在阀板圆锥表面堆焊耐温、合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构地补偿了轴套与阀体之间的公差带以及阀杆在介质压力下的弹性变形,解决了阀门的双向互换介质输送过程中存在的密封问题
采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零泄漏的密封性能,试验证明池正流状态(介质流动方向与碟板转动方向相同)的时候,密封面的压力是转动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好
当逆流状态的时候,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀门与阀座之间的单位正压力小于介质压强的时候,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是理想的双向硬密封方式。它将可取代闸阀、及球形阀补偿作用
